프로세스 라인이 180°C를 유지하고 누군가가 여전히 자체 제어 테이프를 인용하고 있다면 그 인용문은 첫 번째 겨울을 견디지 못할 것입니다. 대략 120°C ~ 150°C 이상의 온도에서 실용적인 대답은 거의 항상 정전력, 미네랄 절연 또는 표피 효과 히팅 케이블입니다. 이러한 설계는 자체 제어 제품을 제한하는 폴리머 코어 없이 고온에서 유용한 출력을 유지하기 때문입니다.
산업용 고온 히팅 케이블을 선택하려면 고정된 순서에 따라 네 가지 결정을 내려야 합니다. 즉, 최대 노출 온도, 해당 온도에 필요한 와트 밀도, 지역 환경에 견딜 수 있는 외피 및 절연재, 그리고 케이블 주변의 제어 및 인증 패키지입니다. 순서를 바꾸면 일반적으로 두 가지 값비싼 실수, 즉 일년 중 가장 추운 밤에 온도를 유지할 수 없는 케이블 또는 서류상으로는 안전해 보이지만 18개월 안에 재킷이 부식되는 케이블 중 하나에 이르게 됩니다.
케이블을 비교하기 전에 4개의 숫자를 수정하세요
신뢰할 수 있는 모든 선택은 4개의 숫자로 시작하며 그 중 어느 것도 케이블 가격이 아닙니다. 단일 데이터시트를 열기 전에 이를 적어 두십시오.
- 온도 유지 — 도달하고자 하는 온도가 아니라 파이프나 탱크가 유지되어야 하는 온도입니다.
- 최대 노출 온도 — 스팀 아웃, 청소 주기 및 모든 이상 상태가 포함됩니다. 유지 온도가 아닌 이 숫자가 케이블 제품군을 선택합니다.
- 최소 주변 온도 — 일반적으로 겨울 설계 조건 및 시동 전력 수요를 유발하는 수치입니다.
- 공급 전압 및 위상 — 220V와 380V의 동일한 케이블은 미터당 완전히 다른 와트를 생성합니다.
온도 유지만으로 크기를 조정하는 것이 가장 일반적인 오류입니다. 80°C를 유지하지만 150°C에서 스팀 청소되는 라인에는 일반 사용이 경미하더라도 150°C 이상의 정격 케이블이 필요합니다.
| 케이블 제품군 | 일반적인 유지 범위 | 출력 동작 | 가장 잘 어울리는 곳 |
|---|---|---|---|
| 자기 조절형(폴리머) | 최대 약 120~150°C | 온도가 상승함에 따라 감소합니다. 자기 제한적 | 동결 방지, 단거리 및 중거리 주행, 현장 절단 길이 |
| 전력 제한 | 약 120~200°C | 주변 변화에 따른 자체 조절보다 더 안정적입니다. | 다양한 주변 조건을 갖춘 공정 라인 |
| 일정한 와트수(폴리머 절연) | 약 150~200°C | 온도에 관계없이 미터당 고정 와트 | 긴 직선 주행, 탱크, 예측 가능한 하중 |
| 일정한 와트수(고온, 탄소 섬유) | 약 250°C 이상 | 고정식, 미터당 높은 와트 | 고온 공정 파이프 및 장비 |
| 미네랄 절연(MI) | 최대 약 600°C | 매우 높고 일정합니다. 금속 외장 | 가혹한 고온, 높은 와트 밀도 듀티 |
| 피부 효과 | 약 200~250°C | 긴 파이프를 따라 일정한 출력이 분배됨 | 하나 또는 몇 개의 회로로 덮이는 매우 긴 파이프라인 |
케이블 제품군을 온도 대역에 맞추세요
온도 대역은 가격이 대화에 들어가기도 전에 카탈로그의 대부분을 제거합니다.
자기 제어 케이블: 120°C 이하에서는 강하고 그 이상에서는 약함
자기 제어형 케이블은 동결 방지 측면에서 명성을 얻었으며 그대로 유지되어야 합니다. 전도성 폴리머 코어는 따뜻해지면 출력을 감소시키므로 교차된 케이블이 쉽게 과열되지 않으며 현장에서 테이프를 원하는 길이로 자를 수 있습니다. 바로 그 편리함이 잘못 적용되는 이유입니다. 폴리머 코어 케이블을 천장쪽으로 밀면 공장에서 필요할 때 출력이 붕괴되고 폴리머는 지속적인 열로 인해 더 빨리 노화됩니다.
일정한 전력량 및 전력 제한 케이블: 공정 열에 대한 안정적인 출력
일정한 와트수 케이블은 파이프가 얼마나 뜨거워지든 상관없이 미터당 고정된 와트를 제공하므로 1월 콜드 스타트는 온화한 4월 오후와 동일한 출력을 생성합니다. 이러한 예측 가능성은 공정 엔지니어가 원하는 것이며, 이것이 바로 일정한 전력량 설계가 고온 라인 가열을 지배하는 이유입니다. 진정한 절충안은 바로 출력이 온도에 따라 떨어지지 않기 때문에 정전력 회로가 겹쳐지거나 과절연되거나 온도 조절 장치 없이 실행될 경우 과열될 수 있다는 것입니다. 전력 제한 버전은 두 제품군 사이에 위치하여 자기 조절 테이프보다 안정적인 출력을 유지하면서 주변 조건 변화에 따라 계속 조절합니다.
탄소 섬유 고온 변형의 경우 케이블의 작동 천장이 마케팅 헤드라인보다 훨씬 더 중요합니다. 상세한 고온 정전력 히팅케이블 성능 검토 긴 라인의 피부 효과에 대해 일정한 전력량을 측정하는 경우 합리적인 다음 단계입니다.
AFF-CT 고온탄소섬유 정전력 히팅케이블 높은 전력 출력과 긴 회로 옵션을 갖춘 고온 공정 유지 관리, 스팀 청소 파이프 및 위험 지역을 위한 병렬 상시 전원 케이블입니다. 제품보기 → 미네랄 절연 케이블: 온도와 환경이 모두 적대적인 경우
노출 온도가 약 250°C를 넘거나 열과 증기, 용제 또는 기계적 남용이 결합된 위치에서는 일반적으로 미네랄 절연 케이블이 올바른 답입니다. 금속 외장 내부의 산화마그네슘 코어에는 분해될 폴리머가 없으므로 출력이 높고 일정하게 유지됩니다.
- 321 스테인레스 스틸 외장 — 부식이 약한 고온 라인을 위한 견고한 범용 선택입니다.
- 합금 825 외장 - 염화물, 산 또는 연안 및 해양 대기가 표준 스테인리스강을 공격할 때 선택합니다.
- 구성요소 및 종단 — 콜드 리드, 정션 박스 및 밀봉 키트는 케이블만큼 중요합니다. MI 종단은 습기가 들어가는 곳이기 때문입니다.
MI 케이블은 일반적으로 고정된 공장 길이로 배송되며 현장에서 절단할 수 없으므로 주문하기 전에 회로 레이아웃, 콜드 리드 위치 및 정션 박스 위치를 모두 확정해야 합니다.

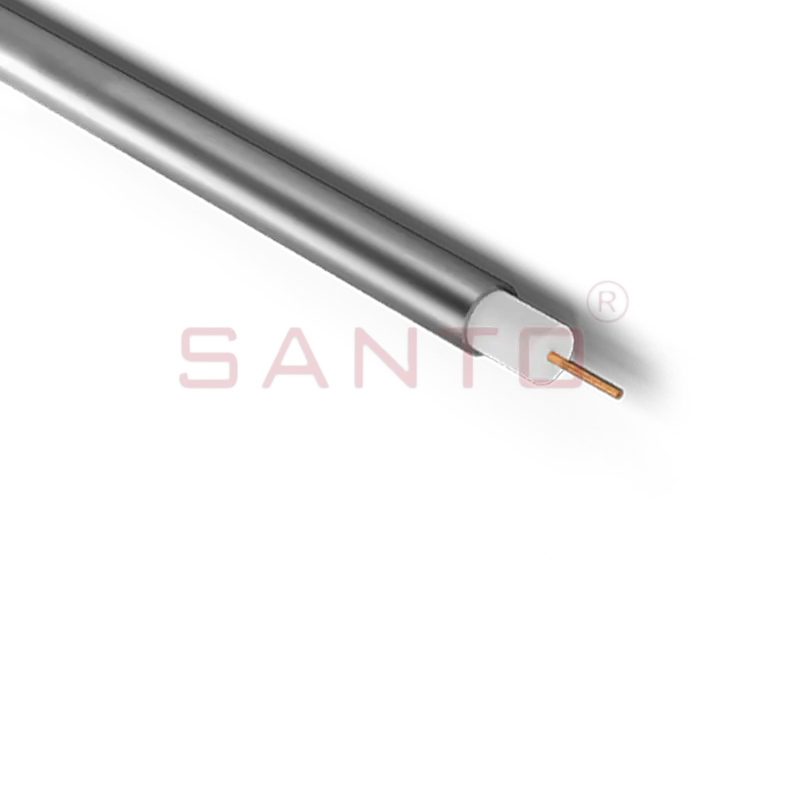

321 스테인리스 스틸 외피를 사용한 MI 히팅 케이블 가혹한 산업 환경을 위한 미네랄 절연 히트 트레이싱 케이블로 600°C 피복 온도, 내부식성, 기계적 강도 및 내화 안전성을 제공합니다. 제품보기 → 표피 효과 시스템: 매우 긴 라인을 위한 경제적인 선택
킬로미터 단위로 측정된 파이프라인에서 결정적인 비용은 미터당 케이블 가격이 아니라 설계에 필요한 회로, 변압기 및 정션 박스 수에 따라 결정됩니다. 표피 효과 추적은 파이프 벽 자체를 고주파 전류의 복귀 경로로 사용하여 파이프 표면에 열을 집중시키고 수십 개의 병렬 정전력 회로를 강제하는 거리에 걸쳐 전압 강하를 관리할 수 있도록 유지합니다.
회로당 대략 1km를 초과하는 표피 효과는 일반적으로 접근이 어려운 석유, 가스 및 석유화학 서비스의 매설 또는 고가 파이프라인의 경우 더 저렴하고 유지 관리가 더 쉬운 옵션입니다.
긴 파이프라인용 STS HT 표피 효과 트레이싱 와이어 전기적으로 안전한 작동과 낮은 외벽 전압으로 긴 파이프라인에서 효율적인 열 전달을 위한 강자성 히트 튜브를 사용하는 표피 효과 추적 와이어입니다. 제품보기 → 전압, 와트 밀도 및 회로 길이가 실제 출력을 결정합니다.
케이블의 명판 미터당 와트는 공칭 파이프의 공칭 전압에서 측정됩니다. 실제 설치는 거의 일치하지 않으며 이러한 격차로 인해 대부분의 성능이 낮은 시스템이 설명됩니다.
- 전압 강하: 긴 콜드 리드는 케이블에 실제로 표시되는 전압을 줄여 출력을 데이터시트 수치보다 훨씬 낮출 수 있습니다.
- 와트 밀도: 미터당 와트가 높을수록 회복 속도가 빨라지지만 피복 온도가 높아집니다. 유체와 허용 배관 표면 온도를 일치시키십시오.
- 회로 길이: 정전력 회로는 전압 강하 및 전류에 의해 설정된 최대 길이를 갖습니다. 이를 초과하면 회로, 접속 배선함 및 실패 지점이 추가됩니다.
- 절연: 단열재 두께와 전도성은 대부분의 케이블 선택보다 열 손실을 더 많이 변화시킵니다. 절연이 잘 된 라인은 전체 케이블 제품군을 사양에서 제외시킬 수 있습니다.
제어 장치, 센서 및 위험 지역 인증
케이블 제품군이 고정되면 제어 계층은 시스템이 실제로 서비스 중에 온도를 유지하는지 여부를 결정합니다. 온도 조절 장치가 없는 정전력 회로는 정지를 기다리는 폭주입니다.
- 유지 온도를 양쪽 끝에 여유 있게 포함하는 감지 범위를 갖춘 온도 조절 장치를 선택하십시오.
- 표면 감지 온도 조절 장치는 탱크 및 짧은 라인에 적합합니다. 파이프라인 유도 센서는 하나의 표면 지점이 대표적이지 않은 장거리 실행에 적합합니다.
- 기밀 구역에서는 온도 조절 장치, 센서, 정션 박스 및 종단 장치 모두 적절한 인증이 필요합니다. 케이블 등급만으로는 충분하지 않습니다.
- 이러한 고온 작업을 위해 482°C 등급의 센서와 방폭 컨트롤러가 존재합니다.
프로젝트가 기밀 구역이나 비정상적인 온도 범위와 관련된 경우에는 그럴만한 가치가 있습니다. 공급업체의 엔지니어와 세부 사항 논의 자재 명세서가 동결되기 전에.
절연, 설치 및 시운전 점검
설치 세부 사항이 잘못되면 최상의 케이블도 여전히 작동하지 않습니다. 세 가지 점이 대부분의 문제를 해결합니다.
- 정전력 케이블을 절대로 겹치지 마십시오. 자기 조절 테이프는 교차를 허용합니다. 정전력 케이블은 출력이 온도에 따라 떨어지지 않기 때문에 그렇지 않습니다.
- 케이블을 파이프와 접촉시킨 상태에서 적절하게 고정하십시오. 호일 테이프는 열을 분산시키고, 압력에 민감한 테이프와 케이블 타이는 위치를 유지하며, 수직 방향에서는 두 가지 모두 중요합니다.
- 단열, 내후성 및 라벨. 모든 회로에는 식별 라벨과 절연 저항 및 시동 전류 판독값이 포함된 시운전 기록이 필요합니다.
각 회로의 기준 전류를 기록합니다. 이는 파이프가 차가워서 플랜트를 멈출 수 없는 두 겨울 후 고장난 고온 회로를 발견하는 가장 빠른 방법입니다.
자주 묻는 질문
200°C 애플리케이션에 자기 제어형 케이블을 사용할 수 있습니까?
일반적으로 아니요. 표준 자체 제어 제품은 해당 지점 이전에 대부분의 출력을 잃으며, 한계 근처에서 지속적으로 작동하면 서비스 수명이 단축됩니다. 대략 120~150°C 이상에서는 일정한 와트수, MI 또는 표피 효과 설계로 전환합니다.
미터당 와트가 높을수록 항상 더 나은 성능을 의미합니까?
아니요. 와트 밀도가 높을수록 외장 표면 온도가 올라가고 공정 유체의 코킹이나 품질 저하 위험이 높아집니다. 단열 후 실제 열 손실로 인한 와트 밀도 크기와 합리적인 시작 마진.
정전력 케이블이 있는 온도 조절 장치가 여전히 필요합니까?
예. 정전력 케이블은 자체 제한이 없으므로 온도 제어 및 과열 보호를 위해 온도 조절기 또는 컨트롤러가 필요합니다.
야외 또는 해안 현장에는 어떤 피복을 선택해야 합니까?
스테인리스강 321은 온화한 조건을 처리하지만 염화물과 해양 대기는 일반적으로 합금 825 피복 또는 이에 상응하는 내식성 구조를 정당화합니다.
온도 대역을 올바르게 설정하면 선택의 절반이 이미 완료되었습니다. 유지 및 노출 온도를 확인하고 적절하게 절연된 라인에 대한 와트 밀도의 크기를 확인하고 현장에서 살아남는 외장을 선택한 다음 주변의 제어 및 인증을 지정하십시오. 이 순서대로 완료되면 고온 히팅 케이블 사양이 첫 번째 겨울, 첫 번째 스팀아웃, 첫 번째 유지보수 종료를 견뎌냅니다.
