거의 모든 위험 지역 히팅 케이블 결정은 네 가지 질문, 즉 지역 분류가 허용하는 범위, 케이블이 유지해야 하는 온도 등급, 수행해야 하는 임무, 종단 및 제어 장치가 케이블과 동일한 승인을 받는지 여부 등 4가지 질문으로 좁힐 수 있습니다. 해당 순서대로 답변하면 최종 후보자 목록은 일반적으로 2~3명의 후보자로 줄어듭니다.
6인치 응축수 라인이 포인트입니다. 80°C의 유지 온도가 필요하고, 1년에 두 번 150°C의 스팀 아웃이 필요하며, IIB 가스 그룹 및 T3 클래스가 있는 구역 1 영역에 위치하며 320m를 실행합니다. 사실 하나를 바꾸면 답이 바뀐다. 스팀 아웃 온도를 200°C까지 올리면 미네랄 절연 케이블이 유일한 안전한 옵션이 됩니다. 3km까지 달리면 피부 효과 추적이 시작됩니다.
중요한 순서에 따른 네 가지 결정
각 필터는 옵션을 추가하는 대신 제거하므로 카탈로그를 열기 전에 이 네 가지 필터를 적용하세요.
- 지역 분류 및 가스 또는 먼지 그룹. 구역 1, 구역 2, 그룹 및 먼지 등급에 따라 무엇을 설치할 수 있는지가 결정됩니다.
- 온도 등급 및 최대 공정 온도. 이는 파이프뿐만 아니라 케이블 외피의 표면 온도 상한선을 설정합니다.
- 의무. 온도, 파이프 크기, 단열재, 주변, 공급 전압 및 실행 길이를 유지하여 실제로 필요한 미터당 와트를 설정하십시오.
- 시스템 하드웨어. 콜드 리드, 접속 배선함, 온도 조절 장치, 센서 및 지락 보호 장치는 설치 후에도 승인이 유지되는지 여부를 결정합니다.
순서를 바꾸면 고전적인 프로젝트 실패가 발생합니다. 케이블을 가격에 구매한 다음 정션 박스가 Ex e가 아닌 IP66이었기 때문에 시작 6주 전에 재설계했습니다.
1단계: 영역 분류와 온도 등급을 함께 읽습니다.
Zone과 Division은 서로 다른 서류로 동일한 위험을 설명합니다.
IEC 및 ATEX 관행에서는 플랜트를 구역으로 나누는 반면 북미에서는 구역을 사용합니다. Zone 1은 대체로 클래스 I, 디비전 1과 동일하고 Zone 2는 Division 2와 같습니다. 실제 결과는 간단합니다. Division 2에 대해 인증된 케이블은 입찰 문서에서 두 설명이 상호 교환 가능하게 들리더라도 Zone 1 사양을 충족하지 않습니다.
| 위치(IEC/ATEX) | 북미 상당 | 히트 트레이싱의 의미 |
|---|---|---|
| 구역 0 | 클래스 I, 디비전 1(희귀) | 추적은 일반적으로 제외됩니다. 본질 안전 회로만 해당 |
| Zone 1 | Class I, Division 1 | 인증된 종료를 통한 Ex e 또는 Ex d 추적; 대부분의 석유화학 라인 |
| Zone 2 | 클래스 I, 디비전 2 | 낮은 보호 수준이 허용됩니다. 오류 창이 짧고 0이 아닙니다. |
| 구역 21/22 | 클래스 II, 디비전 1/2 | 방진 인클로저 및 표면 온도 제어 |
온도 등급은 제품 등급이 아닌 표면적 한계입니다.
존재하는 가스 또는 먼지의 온도 등급은 해당 영역 내부에 설치된 모든 것의 표면 온도를 제한합니다. T1의 경우 450°C, T2의 경우 300°C, T3의 경우 200°C, T4의 경우 135°C, T5의 경우 100°C, T6의 경우 85°C입니다. 외피 온도는 공정 유체 또는 케이블 자체 출력 중 더 뜨거운 것에 의해 설정되며, 대부분의 프로젝트가 여기에 해당됩니다.
- T4(135°C) 영역의 100°C 라인에서는 35°C의 헤드룸만 남습니다.
- 150°C 스팀아웃 사이클에서는 T5 또는 T6 등급의 모든 케이블이 제외됩니다.
- 온도 조절 장치나 리미터가 케이블이 최대치에 도달하는 것을 막는 제어된 설계는 고출력 케이블을 저온 등급 내로 유지하는 유일한 방법인 경우가 많습니다.
인증만으로는 예방할 수 없는 실패 모드에 대해서는 다음 참고 사항을 읽어보세요. 자기 제어형 히팅 케이블이 위험 지역에서 사용하기에 안전한지 여부 .
2단계: 케이블 제품군을 용도에 맞게 선택
150°C 미만의 대부분의 Zone 1 배관의 경우 자기 조절 또는 출력 제한 테이프가 가장 저렴한 규정 준수 솔루션입니다. 그 이상 또는 대기가 폴리머를 공격하는 곳에서는 광물 절연 케이블이 승리합니다. 수 킬로미터 길이의 파이프라인에서는 표피 효과 추적이 유일한 실용적인 선택입니다.
| 케이블 제품군 | 일반적인 유지 범위 | 현장에서 원하는 길이로 잘라주세요 | 최적의 핏 |
|---|---|---|---|
| 자기 규제 | 120~150°C까지의 결빙 방지 | 예 | 구역 1 또는 2 파이프, 탱크 및 계기 라인 |
| 전력 제한 | 약 110~150℃ | 예 | 더 높은 출력 밀도가 필요한 중간 길이 라인 |
| 일정한 와트수 | 150~250°C 이상 | 병렬 예, 시리즈 아니요 | 제어된 설계를 갖춘 고온 라인 |
| 미네랄 절연 | 400°C 이상 | 아니요, 공장 길이 | 고온, 부식, 기계적 남용 |
| 피부 효과 | 긴 라인, 최대 약 200 °C | 아니요 | 수 킬로미터 길이의 파이프라인 |
ACCCT 시리즈와 같은 전력 제한 케이블은 두 극단 사이에 위치합니다. 출력은 자기 제어 테이프보다 훨씬 안정적이며 현장에서 원하는 길이로 절단할 수 있으며 이는 건설 중에 라인이 수정될 때 중요합니다.
프로세스 라인용 ACC-CT 전력 제한 히트 트레이싱 케이블 안정적인 전력 제한 출력, 현장 절단 길이 유연성 및 내화학성 재킷은 수정된 라인의 공정 온도 유지 및 성에 방지에 적합합니다. 제품보기 → 미네랄 절연 케이블은 폴리머가 도달할 수 없는 외장 온도를 견딜 수 있고 금속 외장이 도체에 실제 기계적 보호를 제공하기 때문에 뜨겁거나 기계적으로 노출된 라인에서 종종 첫 번째 선택이 되는 대체 케이블입니다.
3단계: 외장, 브레이드 및 부식 문제
폴리머 재킷은 상호 교환이 불가능합니다.
표준 PVC 재킷은 공정 장치가 아닌 국내 동결 방지에 속합니다. 불소중합체 재킷은 탄화수소와 대부분의 용제에 내성이 있지만 고온에서는 여전히 부드러워지고 수년간 사용하면서 일부 방향족 성분이 침투합니다.
일부 대기가 폴리머를 먹기 때문에 금속 외장이 존재합니다.
해양 플랫폼, 염화물이 풍부한 냉각수 구역 및 산성 서비스는 스테인레스 스틸 브레이드를 빠르게 파괴하므로 합금 825 외장이 존재합니다. 염화물 제한 사양에서 외장 선택은 마케팅 결정이 아닌 부식 결정입니다.

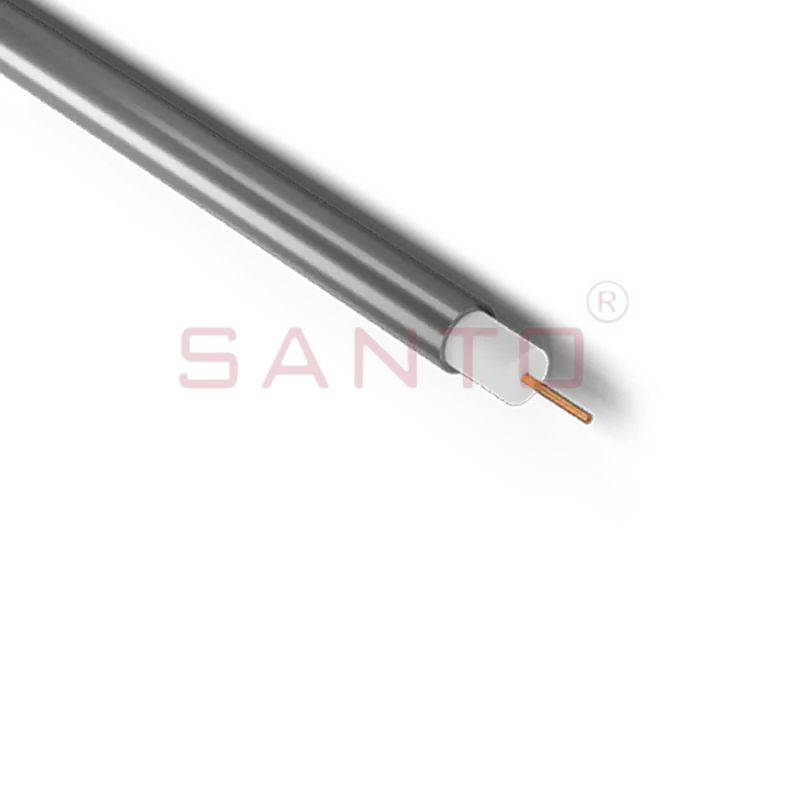

위험 지역용 합금 825 외장 미네랄 절연 히팅 케이블 염화물이 풍부한 해양, 석유, 가스, 화학 및 에너지 서비스 분야의 고온 동결 방지 및 온도 유지를 위한 부식 방지 MI 히트 트레이싱입니다. 제품보기 → 4단계: 종단, 제어 및 지락 보호
케이블의 위험 지역 인증은 콜드 리드에서 중지됩니다. 콜드 리드가 닿는 곳이 무엇이든 동일한 구역, 가스 그룹 및 온도 등급을 전달해야 합니다. 그렇지 않으면 케이블이 아무리 좋더라도 설치가 규정을 준수하지 않습니다.
- Ex e 또는 Ex d 버전의 정션 박스는 케이블 직경에 맞는 인증된 케이블 글랜드를 갖추고 있습니다.
- 파이프라인 유도 또는 표면 감지 유형의 위험 지역 온도 조절 장치를 사용하므로 주변 추측이 아닌 부하에 따라 회로가 전환됩니다.
- Ex 승인 온도 센서. MMP-PT100Ex 제품군은 스팀아웃 및 고온 트레이싱 작업을 포함하는 최대 482°C까지 측정합니다.
- 모든 지점의 접지 오류 보호. IEC 관행과 NEC 427.22 모두 이를 예상하며 30mA가 일반적인 트립 레벨입니다.

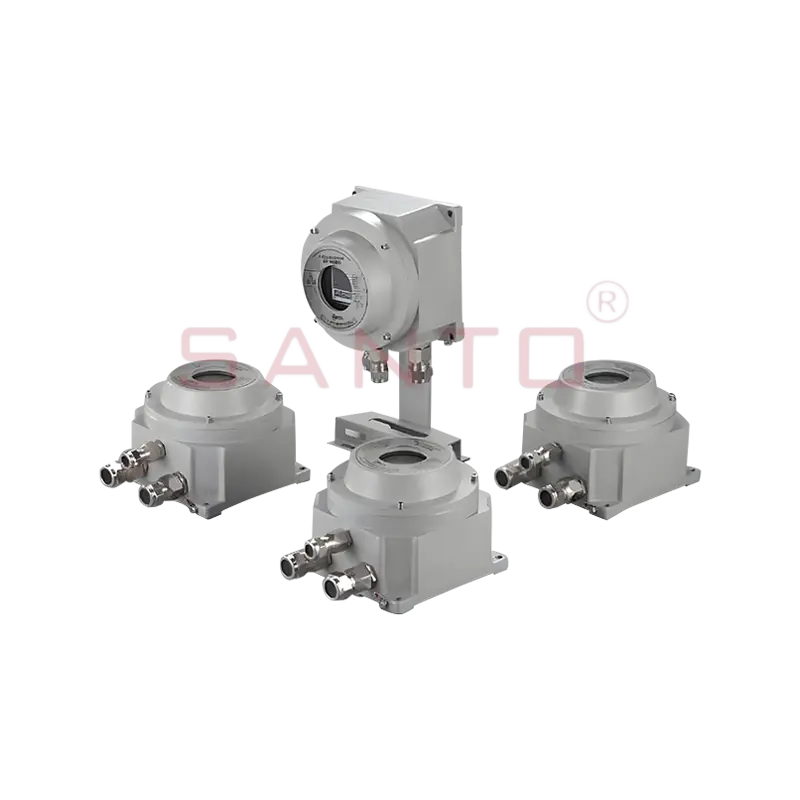

HDBK-WK 전기 히트 트레이싱용 방폭 온도 컨트롤러 전기 추적 시스템을 위한 보호, 경고, 모니터링 및 통신 기능을 갖춘 기계식 온도 조절 장치를 대체하는 지능형 터미널 온도 제어 액세서리입니다. 제품보기 → 실제 문제를 찾아내는 시운전 및 유지보수 점검
네 번의 점검을 거쳐야 운영 첫 해 내에 비용이 회수되며, 이를 건너뛰는 것은 안전한 설계가 설치를 불안전하게 만드는 방법입니다.
- 단열재를 폐쇄하기 전과 전원을 공급하기 전에 다시 500VDC에서 모든 회로의 절연 저항을 측정합니다.
- 라인이 안정화되고 케이블에 전원이 공급되고 정상 공정 온도에서 부하가 걸린 상태에서 열화상 측정을 실행합니다.
- 공정 온도나 제품이 변경될 때마다 온도 등급을 다시 확인하세요. 90°C를 준수하는 케이블은 140°C가 아닐 수도 있습니다.
- 정지할 때마다 배선함의 습기를 검사하고 추적 경로를 보여주는 준공 도면을 보관하십시오.
자주 묻는 질문
자기 제어형 케이블을 구역 1에서 사용할 수 있습니까?
예, 올바른 위험 지역 인증을 받고 외장 온도가 해당 지역의 온도 등급 내에 있는 경우 가능합니다. 케이블 자체가 문제가 되는 경우는 거의 없습니다. 일반적으로 종료는 다음과 같습니다.
위험 지역에는 항상 온도 조절 장치가 필요합니까?
아니요. 유지 온도가 낮은 구역 2에서는 자기 제어형 케이블과 승인된 접속 배선함이면 충분합니다. 전력 밀도가 높은 구역 1에서는 온도 조절기 또는 제한기가 T 등급을 유효하게 유지합니다.
광물 절연 케이블을 현장에서 원하는 길이로 절단할 수 있습니까?
일반적으로 아니요. MI 케이블은 종단이 밀봉된 공장 길이로 제공되므로 올바른 길이를 주문하는 것은 설치 세부 사항이 아니라 설계 작업입니다.
시운전 후 공정 온도가 상승하면 어떻게 되나요?
온도 등급 점검을 즉시 다시 실행하십시오. 라인 온도가 30°C 상승하면 규정을 준수하는 설치가 T 등급을 벗어날 수 있으며, 해결 방법은 다른 온도 조절 장치가 아닌 다른 케이블 제품군일 수 있습니다.
영역 분류 도면, 라인 크기, 단열 세부 사항 및 필요한 유지 온도가 있는 경우 선택은 논쟁이 아닌 짧은 엔지니어링 연습이 됩니다. 이 네 가지 항목을 다음을 통해 엔지니어에게 보내십시오. 연락처 페이지 그리고 우리는 케이블 제품군, 전력 밀도 및 그에 맞는 Ex 등급 하드웨어를 가지고 돌아올 것입니다.
