탱크 가열 벨트란 무엇이며 어떻게 작동합니까? 완전한 산업 가이드

에이 탱크 가열 벨트 내용물의 온도를 유지하거나 높이기 위해 탱크, 드럼 또는 용기의 외부를 감싸는 유연한 전기 구동 발열체입니다. 즉, 점성 유체의 응고를 방지하고, 온도에 민감한 재료가 얼지 않도록 보호하며, 내용물을 제거하거나 옮길 필요 없이 일관된 공정 조건을 보장합니다. 석유 및 가스, 화학 처리, 식품 생산 및 수처리 산업 전반에 걸쳐 사용되는 탱크 가열 벨트는 용기 벽을 통해 직접 목표 열 에너지를 전달하며, 와트 밀도는 응용 분야 요구 사항에 따라 일반적으로 0.5~5W/inch² 범위입니다.

탱크 가열 벨트는 어떻게 작동합니까? 핵심 메커니즘

에이 tank heating belt works by converting electrical energy into thermal energy through resistive heating elements embedded within a flexible insulating jacket, then conducting that heat through direct contact with the tank surface and into the contents.

작동 원리는 간단합니다. 벨트 내부의 저항성 와이어나 필름 요소를 통해 교류 또는 직류 전류가 흐를 때 전기 저항은 열을 발생시킵니다. 이는 줄의 법칙(P = I²R)에 의해 지배되는 현상입니다. 이 열은 벨트의 접촉 표면을 통해 탱크 벽으로 전도적으로 전달된 다음 내부의 유체나 재료로 전달됩니다.

대부분의 산업 탱크 가열 벨트 네 가지 기능 계층으로 구성됩니다.

• 발열체 층: 저항성 코어(일반적으로 니크롬(NiCr) 와이어, 탄소 섬유 가열 테이프 또는 에칭 포일 요소)는 전원이 공급될 때 열을 생성합니다. 벨트의 활성 표면적에 걸쳐 특정 와트 밀도를 생성하기 위해 제조 시 요소 저항이 보정됩니다.
• 내부 접촉층: 에이 thermally conductive, electrically insulating material (commonly silicone rubber or PTFE) that maximizes heat transfer to the tank surface while preventing electrical continuity between the element and the vessel.
• 외부 절연 재킷: 주변 환경으로의 열 손실을 최소화하고 생성된 열의 대부분을 탱크 안쪽으로 향하게 하여 에너지 효율성을 향상시키는 유리 섬유, 실리콘 폼 또는 미네랄 울 단열재입니다.
• 보호용 외부 피복: 에이 durable covering of woven fiberglass, stainless steel braid, or high-temperature silicone rubber that protects the assembly from mechanical damage, chemicals, and moisture ingress.

온도 제어는 목표 온도 설정점을 유지하기 위해 벨트를 켜고 끄는 통합 또는 외부 온도 조절 장치를 통해 이루어집니다. 고급 시스템은 전원 출력을 지속적으로 조절하는 PID(비례 적분 미분) 컨트롤러를 사용하여 주변 조건이 변동하는 경우에도 설정점의 ±1~2°C 내에서 온도를 유지합니다.

탱크 히팅 벨트 유형: 귀하의 용도에 적합한 디자인은 무엇입니까?

탱크 가열 벨트는 각각 특정 온도 범위, 용기 형상 및 설치 환경에 최적화된 여러 가지 독특한 디자인으로 제조됩니다.

1. 실리콘 고무 가열 벨트

실리콘 고무 탱크 가열 벨트는 일반 산업 및 실험실 응용 분야에서 가장 널리 사용되는 유형입니다. 이 제품은 고급 실리콘 고무 층 사이에 캡슐화된 에칭 포일 또는 저항선 요소로 구성됩니다. 주요 장점으로는 뛰어난 유연성(원통형, 원추형 또는 불규칙한 용기 표면에 단단히 고정됨), -60°C~230°C의 온도에 대한 내성, 습기, 오존 및 다양한 화학 물질에 대한 고유한 내성이 있습니다. 표준 와트 밀도 범위는 다음과 같습니다. 0.3~2.5W/cm² . 실리콘 벨트는 일반적인 드럼 및 IBC(중간 벌크 컨테이너) 직경에 대한 표준 크기뿐만 아니라 비표준 용기에 대한 맞춤형 구성으로 제공됩니다.

2. 유리섬유 절연 저항선 가열 벨트

이 벨트는 니크롬 또는 칸탈 저항선을 유리섬유 천 캐리어에 직조하거나 감은 다음 추가 절연층으로 덮습니다. 더 높은 지속 온도를 위해 설계되었습니다. 450°C 산업 등급 버전 - 실리콘 고무가 열에 압도되는 타르, 역청, 수지 및 중질유 응용 분야에 적합합니다. 실리콘 벨트에 비해 유연성이 감소한다는 단점이 있습니다. 유리 섬유 벨트는 벨트에 장력을 가하고 영구적으로 고정할 수 있는 고정 원통형 용기에 더 적합합니다.

3. 미네랄 절연(MI) 밴드 히터

미네랄 절연 탱크 가열 밴드는 산업용 침수형 히터에서 차용한 구조인 스테인레스 스틸 외피 내부에 압축된 산화마그네슘(MgO) 분말로 둘러싸인 저항선 요소를 사용합니다. 이 설계는 가장 높은 와트 밀도(최대 8W/cm² ) 및 최대 온도(최대 700°C)가 있지만 유연성이 희생됩니다. MI 밴드 히터는 반강체이며 석유화학 및 고온 공정 응용 분야에서 원통형 용기 외부에 직접 고정하도록 설계되었습니다.

4. 자기 제어형 히팅 벨트(PTC 기술)

자기 조절형(PTC — 양의 온도 계수) 가열 벨트는 온도가 상승함에 따라 전기 저항이 기하급수적으로 증가하는 전도성 폴리머 코어를 사용합니다. 즉, 벨트가 목표 온도에 가까워지면 자동으로 출력을 줄여 외부 온도 조절 장치 없이도 과열 위험을 제거합니다. PTC 탱크 가열 벨트 특히 실외 물탱크, 추운 기후의 화학물질 저장, 지속적인 온도 조절 장치 모니터링이 불가능한 원격 설치 등 동결 방지 용도에 유용합니다. PTC 벨트의 최대 작동 온도는 일반적으로 다음으로 제한됩니다. 65~85°C , 고온 공정 가열에 적합하지 않습니다.

5. IBC 및 드럼 가열 재킷

200리터 드럼 및 1,000리터 IBC용으로 특별히 설계된 대형 가열 솔루션인 IBC 가열 재킷은 기본적으로 컨테이너의 원통형 본체 전체를 감싸는 단열재가 통합된 전체 둘레 가열 벨트입니다. 산업용 플러그 및 커넥터와 연결되며 일반적으로 설정점 범위가 20~80°C인 조정 가능한 온도 조절 장치가 내장되어 있습니다. 표준 1,000리터 IBC 가열 재킷은 일반적으로 1,500~3,000와트 단열 품질과 주변 온도에 따라 4~8시간 안에 내용물을 5°C에서 40°C까지 올릴 수 있습니다.

탱크 히팅 벨트 유형 비교: 성능 요약

올바른 탱크 가열 벨트를 선택하려면 가열 기술을 목표 온도, 와트 밀도 요구 사항, 용기 형상 및 설치 환경의 안전 분류에 맞춰야 합니다.

표 1: 최대 작동 온도, 와트 밀도, 유연성, 자체 조절 기능 및 주요 적용 분야 적합성에 걸쳐 5가지 메인 탱크 가열 벨트 유형을 비교합니다.

탱크 히팅 벨트의 주요 산업 및 응용 분야

탱크 가열 벨트는 저장 유체 또는 공정 유체의 온도 유지가 품질, 안전 또는 운영 연속성에 중요한 산업 분야에서 매우 광범위한 산업에 사용됩니다.

석유, 가스, 석유화학 공정

중질 원유, 연료유, 아스팔트 기반 제품은 점성이 매우 높거나 상온에서 응고되어 펌핑이나 처리가 불가능합니다. 에이 탱크 가열 벨트 저장 용기 및 주간 탱크에 적용되는 펌프는 이러한 물질을 최소 펌핑 가능 온도(일반적으로 연료유의 경우 40~80°C, 역청의 경우 130~160°C)로 유지합니다. 해양 플랫폼 응용 분야에서 해수 냉각 저장 탱크의 가열 벨트는 가스 응축수 라인의 수화물 형성을 방지합니다. 제어되지 않은 냉각으로 인해 막히는 데 며칠이 걸릴 수 있습니다.

화학물질 제조 및 보관

많은 산업용 화학물질은 어는점이 0°C보다 훨씬 높거나 점도 조절을 위해 특정 온도에서 유지되어야 합니다. 황산(93% 농도에서 어는점 10°C), 수산화나트륨(50% 용액에서 어는점 12°C) 및 인산(85%에서 어는점 21°C)이 일반적인 예입니다. 탱크 가열 벨트 가열되지 않은 저장 공간에서 비용이 많이 드는 동결을 방지합니다. 화학 산업 응용 분야에서는 가열 벨트를 사용하여 일괄 처리 중에 반응 용기를 정확하게 높은 온도로 유지합니다. 여기서 온도 편차는 ±5°C라도 제품 품질이나 수율에 영향을 미칠 수 있습니다.

식품 및 음료 생산

식용 유지(코코넛 오일은 24°C에서 녹고, 팜스테아린은 44°C에서 녹습니다), 초콜릿, 꿀, 시럽 등은 보관 및 운송 중에 정확한 온도 유지가 필요합니다. 식품 등급 실리콘 탱크 가열 벨트 FD에이 21 CFR 및 EU 규정 10/2011 표준 인증을 받아 오염 위험 없이 최적의 처리 온도에서 이러한 제품을 유지합니다. 양조 및 유제품 응용 분야에서 가열 벨트는 제품 특성과 미생물 활동을 직접적으로 결정하는 좁은 설정점(정밀 발효의 경우 ±0.5°C) 내에서 발효 용기 온도를 유지합니다.

수처리 및 도시 인프라

동결 방지가 주요 동인입니다. 탱크 가열 벨트 수처리에 사용. 추운 기후에 설치되는 물 저장 탱크, 화학약품 투여 탱크(염소, 불소 및 응고제용) 및 필터 역세 탱크는 동결 손상을 방지하기 위해 겨울철에 난방이 필요합니다. PTC 자동 제어식 히팅 벨트는 연중 내내 전원을 공급할 수 있어 따뜻한 날씨에는 최소한의 전력만 소비하고 온도가 떨어지면 자동으로 출력을 높일 수 있기 때문에 이 응용 분야에 특히 적합합니다.

제약 및 생명공학 제조

API(활성 제약 성분) 합성에는 반응기 용기와 용매, 시약 및 중간체를 보관하는 중간 저장 탱크의 정확한 온도 제어가 필요한 경우가 많습니다. 스테인레스 스틸 하드웨어를 갖춘 클린룸 호환 실리콘 가열 벨트는 cGMP(현 우수제조관리기준) 제약 환경의 표준 장비입니다. 용기 표면 전체의 온도 균일성은 중요한 검증 매개변수입니다. 프리미엄 의약품 등급 가열 벨트는 용기 표면 온도 균일성을 달성합니다. ±3°C 벨트 영역 전반에 걸쳐 IQ/OQ/PQ 자격 프로토콜의 프로세스 일관성 요구 사항을 지원합니다.

탱크 가열 벨트와 대체 가열 방법: 실제 비교

가장 효율적이고 비용 효율적인 솔루션을 선택하려면 탱크 가열 벨트가 대체 탱크 가열 방법(침지형 히터, 스팀 코일, 히트 트레이싱 테이프, 재순환 시스템)과 어떻게 비교되는지 이해하는 것이 중요합니다.

표 2: 설치 복잡성, 온도 균일성, 에너지 효율성, 유체 접촉 및 최적의 적용 시나리오 전반에 걸쳐 4가지 대체 탱크 가열 방법에 대한 탱크 가열 벨트 비교.

비침습적 설치의 장점 탱크 가열 벨트 내부 발열체가 오염 위험, 추가 세척 검증 부담 또는 재료 호환성 문제를 야기하는 공격적인 화학 물질, 의약품 또는 식품을 포함하는 용기에 특히 중요합니다. 침지식 히터는 열적으로 효율적이지만 검사를 위해 탱크 관통, 밀봉 및 주기적인 철수가 필요하며, 외부 가열 벨트에는 이러한 작업이 필요하지 않습니다.

탱크 가열 벨트 크기 및 선택 방법: 중요 매개변수

탱크 가열 벨트의 크기를 올바르게 조정하려면 용기의 열 손실, 원하는 기간 내에 내용물을 목표 온도까지 올리는 데 필요한 가열 에너지를 계산하고 이러한 요구 사항을 적절한 와트 밀도 및 적용 범위를 갖춘 벨트와 일치시켜야 합니다.

기본적인 크기 조정 방정식은 다음과 같습니다.

필요전력(W) = [M × Cp × ΔT/t] 열손실(W)

여기서: M = 내용물의 질량(kg), Cp = 유체의 비열 용량(J/kg·K), ΔT = 필요한 온도 상승(K), t = 허용된 가열 시간(초), 열 손실 = 단열되지 않은 용기 벽과 상단/하단 표면을 통한 열 손실.

실제 사례: 팜유(Cp 2,000 J/kg·K, 밀도 900 kg/m3)가 들어 있는 200리터 강철 드럼을 주변 온도 5°C와 최소한의 단열 조건에서 4시간 안에 15°C에서 45°C로 가열해야 합니다.

• 내용물의 질량: 200 × 0.9 = 180kg
• 가열 에너지: 180 × 2,000 × 30 = 10,800,000 J = 3,000 Wh
• 필요한 가열 전력: 3,000Wh / 4h = 750W
• 예상 열 손실(ΔT=35°C에서 단열되지 않은 200L 드럼): 약 200~350W
• 필요한 총 벨트 전력: 약 1,000~1,100W

표준 1,200W 실리콘 고무 드럼 가열 벨트는 주변 조건의 가변성을 고려하여 10~20%의 헤드룸을 갖춘 이 응용 분야에 적합한 크기입니다.

추가 선택 매개변수는 다음과 같습니다.

• 전압: 120V, 240V 또는 480V(단상 또는 3상)의 표준 공급 전압은 사용 가능한 전기 인프라와 일치해야 합니다. 3상 벨트는 3kW 이상의 고출력 산업용 설비에 일반적으로 사용됩니다.
• 위험 지역 분류: 구역 1 또는 구역 2 ATEX/IECEx 분류 구역(가연성 증기 또는 먼지)에 설치하는 경우 가열 벨트는 적절한 Ex 인증(예: Ex e, Ex d 또는 Ex n 등급)을 보유해야 합니다. 표준 가열 벨트는 위험한 환경에서는 절대 사용해서는 안 됩니다.
• 온도 컨트롤러 유형: 온/오프 온도 조절 장치는 동파 방지 및 중요하지 않은 온도 유지에 적합합니다. PID 컨트롤러는 제약, 식품 안전 또는 정밀 공정 애플리케이션에 필요합니다.
• 용기 재질 및 표면 상태: 표면이 거칠수록 열 접촉 효율이 감소합니다. 열 전도성 페이스트 또는 적합한 실리콘 패드와 같은 열 인터페이스 재료(TIM)는 거칠거나 부식되거나 고르지 않은 용기 표면으로의 열 전달을 크게 향상시킵니다.

효율성과 안전성을 극대화하기 위한 설치 모범 사례

탱크 히팅 벨트의 올바른 설치는 목표 온도를 효율적으로 유지하는 시스템과 과도한 에너지를 소비하거나 고르지 못한 가열을 생성하거나 조기에 고장나는 시스템 간의 차이의 대부분을 설명합니다.

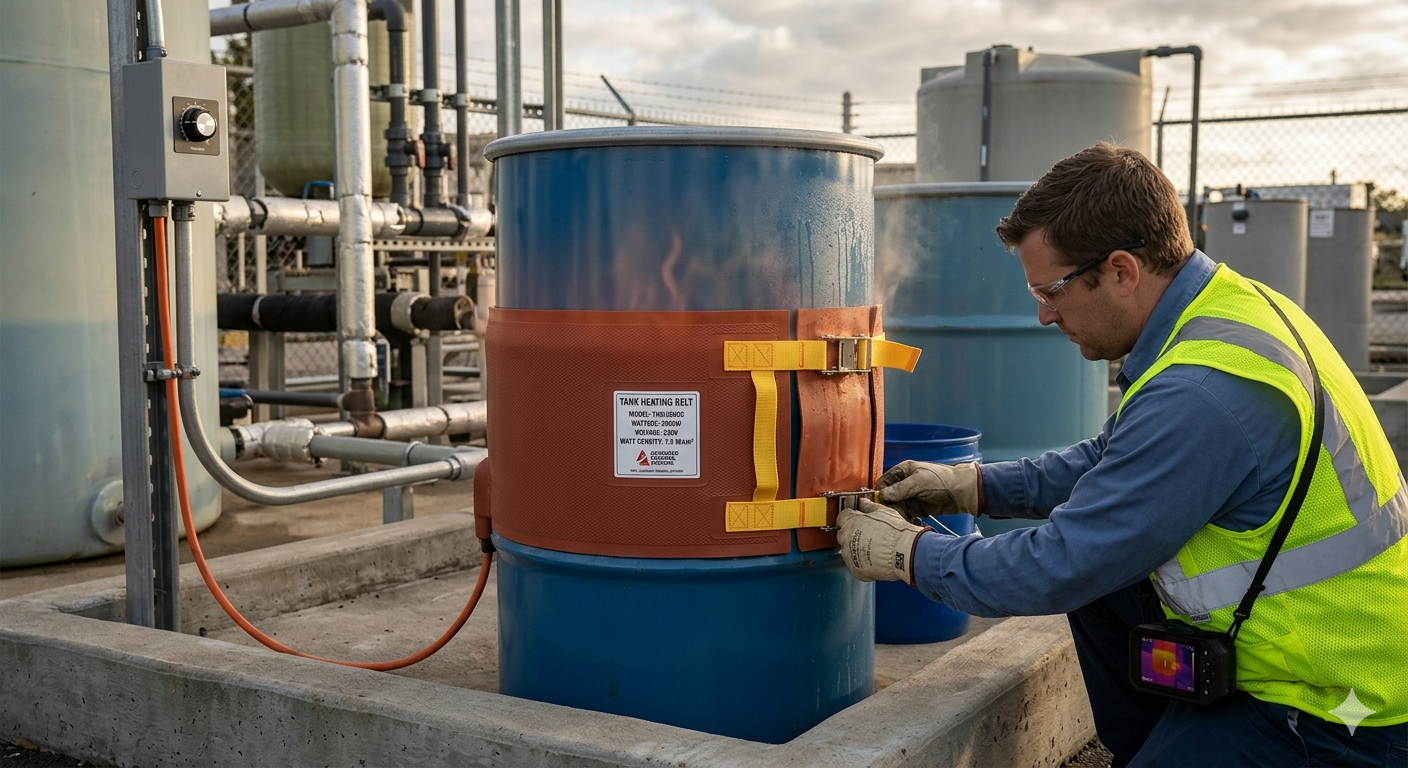

• 설치 전에 용기 표면을 청소하십시오. 접촉 부위의 녹, 스케일, 먼지, 기름을 제거하십시오. 얇은 표면 오염층도 단열재 역할을 하여 열 전달 효율을 10~30% 감소시킵니다. 강철 용기의 경우, 벨트 설치 전에 금속 부분을 와이어 브러싱하고 얇은 열 전도성 페이스트를 도포하는 것이 가장 좋습니다.
• 접촉 영역 최대화: 벨트는 공기 틈 없이 용기 표면에 편평하게 놓여야 합니다. 약간 불규칙한 표면의 경우 접착제에만 의존하기보다는 스트랩이나 밴드를 사용하여 벨트에 균일한 장력을 가하세요. 에어 갭은 벨트 요소에 열화를 가속화하는 핫스팟을 생성합니다.
• 에이lways add external insulation: 가열 벨트에 단열재가 없으면 생성된 열의 최대 50%가 주변 공기 대류로 손실됩니다. 최소 25~50mm 두께의 미네랄 울, 폼 또는 유리 섬유 담요 단열재로 벨트와 용기를 감싸면 일반적으로 단열되지 않은 설치에 비해 에너지 소비가 40~60% 줄어듭니다.
• 열전대 또는 센서를 올바르게 배치하십시오. 벨트 표면 온도가 아닌 실제 용기/유체 온도를 측정하려면 온도 센서를 벨트 표면이 아닌 용기 벽에 위치해야 합니다. 벨트와 용기 사이(용기 벽)에 센서를 배치하면 제어 목적으로 가장 정확한 판독값을 얻을 수 있습니다.
• 고온 안전 컷아웃을 설치하십시오. 에이lways fit an independent over-temperature safety device (a separate thermal cutoff or thermostat set 20–30°C above the target setpoint) in addition to the primary temperature controller. This protects against controller failure leading to runaway overheating.
• 전기 설치 규정을 따르십시오. 탱크 히팅 벨트는 NEC(미국), IEC 60519 또는 해당 지역 전기 규정에 따라 자격을 갖춘 전기 기술자가 연결해야 합니다. 실외 또는 습기가 있는 지역 설치에는 GFCI(접지 회로 차단기) 보호가 필수입니다.

탱크 히팅 벨트에 대해 자주 묻는 질문

Q: 탱크 가열 벨트를 플라스틱 탱크 및 IBC에 사용할 수 있습니까?

예, 하지만 중요한 주의 사항이 있습니다. 플라스틱 탱크(일반적으로 HDPE 또는 폴리프로필렌)의 경우 벨트가 플라스틱의 열변형 온도(HDT)를 초과하지 않도록 최대 와트 밀도를 신중하게 제한해야 합니다. HDPE는 80°C 이상에서 부드러워집니다. 100°C 이상의 폴리프로필렌. 플라스틱 용기의 경우 정확한 온도 조절 장치를 갖춘 저전력 밀도 실리콘 벨트(0.3~0.8W/cm²)를 사용하여 용기 표면 온도를 플라스틱의 HDT보다 훨씬 낮게 유지하십시오. 플라스틱 용기의 금속 탱크용으로 설계된 높은 와트 밀도 벨트를 사용하지 마십시오. 국부적인 과열로 인해 용기가 영구적으로 변형됩니다.

Q: 탱크 가열 벨트는 얼마나 오래 지속됩니까?

서비스 수명은 작동 온도, 듀티 사이클, 설치 품질에 따라 크게 달라집니다. 50% 듀티 사이클과 적절한 절연을 통해 적당한 온도(150°C 미만)에서 작동하는 실리콘 고무 가열 벨트는 일반적으로 다음을 달성합니다. 5~10년 서비스 수명. 최대 정격 온도 또는 그 부근에서 지속적으로 작동하는 벨트는 수명이 상당히 짧아집니다. 즉, 실리콘 절연체와 요소 권선은 정격 최대 온도의 80% 이상에서 열 노화가 가속화됩니다. 외부 재킷의 균열, 박리 또는 변색을 매년 정기적으로 검사하는 것이 좋습니다.

Q: 탱크 가열 벨트와 파이프 히트 트레이싱 테이프의 차이점은 무엇입니까?

탱크 가열 벨트는 용기의 원통형 본체를 감싸고 넓은 표면에 걸쳐 가열을 제공하도록 설계되었습니다. 총 전력 출력(일반적으로 500W ~ 5kW)이 훨씬 더 높으며 정의된 치수의 완전한 밴드 형태 어셈블리로 제작되었습니다. 파이프 히트 트레이싱 테이프는 파이프 길이를 따라 연결되도록 설계된 연속적이고 유연한 요소로, 선형 연결을 따라 온도를 유지합니다. 일부 응용 분야에서는 히트 트레이싱 테이프를 작은 탱크 주위에 감쌀 수 있지만, 전용 탱크 가열 벨트는 용기 표면 전체에 보다 균일한 열 분포를 제공하고 저장 용기의 대량 유체 온도를 유지하는 데 더 적합합니다.

Q: 탱크 가열 벨트는 절연 탱크에서 작동합니까?

그렇습니다. 실제로 이미 단열 처리된 탱크의 가열 벨트 위에 외부 단열재를 추가하는 것은 여전히 ​​유익합니다. 가열 벨트는 단열 재킷 아래 용기 외부 표면에 설치됩니다. 가열 벨트 위의 외부 단열은 탱크의 내부 단열과 관계없이 중요합니다. 이는 벨트에서 주변 공기로의 열 손실을 방지하기 때문입니다. 기존 폼 또는 미네랄울 단열 클래딩이 있는 탱크의 경우 일반적으로 설치 구역의 클래딩을 일시적으로 제거하고 벨트를 노출된 용기 벽에 적용한 다음 벨트 어셈블리 위에 클래딩을 복원하여 벨트를 설치합니다.

Q: 하나의 탱크 가열 벨트가 대형 탱크의 전체 내용물을 균일하게 가열할 수 있습니까?

대형 탱크의 한 높이에 위치한 단일 가열 벨트는 온도 구배를 생성하여 벨트 영역 근처에서 더 따뜻하고 상단과 하단으로 갈수록 더 시원해집니다. 약 500리터보다 큰 탱크의 경우 30~40cm 간격으로 수직으로 분산된 여러 벨트를 사용하거나 용기의 원통형 벽 대부분을 덮는 전체 높이 가열 재킷을 설치하면 훨씬 더 나은 온도 균일성을 얻을 수 있습니다. 또는 저전력 가열 벨트를 탱크의 재순환 펌프 또는 기계식 교반기와 결합하면 열 분포가 가속화되고 열 성층화를 극복할 수 있습니다.

Q: 탱크 가열 벨트는 가연성 액체에 사용해도 안전한가요?

표준 탱크 가열 벨트는 인화성 액체 또는 위험 분류 구역에서의 사용이 인증되지 않았습니다. 증기-공기 혼합물이 폭발성 농도(ATEX 구역 1 또는 구역 2)에 도달할 수 있는 가연성 용제, 연료 또는 화학 물질과 관련된 응용 분야의 경우 적절한 장비 그룹 및 온도 등급(T 등급) 등급을 갖춘 ATEX/IECEx 인증 가열 벨트만 사용해야 합니다. 벨트의 최대 표면 온도가 적절한 안전 여유를 갖고 존재하는 가장 민감한 가연성 물질의 자동 점화 온도를 초과하지 않도록 T 등급을 선택해야 합니다.

결론: 장기적인 신뢰성을 위한 올바른 탱크 히팅 벨트 선택

A 탱크 가열 벨트 광범위한 산업 응용 분야에서 공정 온도를 유지하고, 동결 손상을 방지하고, 저장된 유체의 점도를 제어하는 가장 비용 효율적이고 다양한 도구 중 하나입니다. 비침습적 설치, 유연한 구성 옵션, 거의 모든 원통형 또는 원통형 용기와의 호환성 덕분에 침지식 히터, 증기 코일 또는 재순환 시스템이 비실용적이거나 불필요하게 복잡한 경우 가열 벨트가 선호됩니다.

성공적인 적용은 실제 열부하 계산을 기반으로 한 올바른 전력 크기, 온도 범위 및 화학적 환경에 적합한 가열 기술 선택, 외부 단열재를 사용한 적절한 설치 및 정확한 온도 제어에 달려 있습니다. 고품질 단열 처리된 올바르게 지정되고 설치된 탱크 가열 벨트는 일반적으로 85~95%의 에너지 효율을 달성합니다. 즉, 대부분의 전기 입력 전력이 대기로 손실되지 않고 탱크 내용물에 도달한다는 의미입니다.

귀하의 응용 분야가 시골 수처리 공장의 동결 방지, 식품 공장의 가공 온도에서 팜유 유지, 해양 터미널에서 중질유 펌핑 가능 유지 등 요구 사항을 충족하도록 설계된 탱크 가열 벨트 구성이 있으며 해당 구성을 특정 조건에 정확하게 일치시키는 것이 수년간 안정적이고 에너지 효율적인 운영의 핵심입니다.
